6. EE-R Modeling

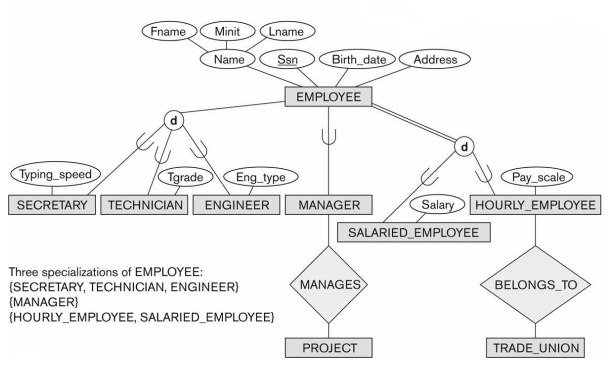

EE-R Model

EE-R Model은 Enhanced Entity-Relationship Model의 약자로, 기존의 Basic E-R Model에 추가적인 Concept를 적용한 모델이다.

여기서 EE-R Model이 추가한 Concept은 다음과 같다.

• SubClasses & SuperClasses
• Specialization & Generalization
• Inheritance
• Union types(Category)

즉, 여기서는 각각의 개념들을 살펴보고 기존의 Basic 모델에서 어떤 점들이 추가되는지 알아보도록 하자.

1. SubClasses & SuperClasses

SubClasses와 SuperClasses에 대한 개념은 이 EER Model에 대한 전반적인 틀을 구성한다.

이 Concept는 다음과 같이 표현 가능하다.

• 하나의 큰 Entity를 Subgrouping한다.
• 여러개의 작은 Entity들을 Grouping한다.

예를들어, Secretary, Engineer, Technician이라는 각각의 Entity Type이 있을 때, 이것들은 Employee라는 하나의 상위 개념의 Entity Type로 Grouping하는 것이 가능하다.

즉, 어떤 Entity Type이 다른 Entity Type과 is-a관계에 있을 때, 각각의 Entity를 SubClasses와 SuperClasses라고 표현한다.

Secretary is a Employee
Engineer is a Employee
Thechnician is a Employee

2. Specialization & Generalization

1) Process

Specialization와 Generalization는 모두 SubClasses와 SuperClasses을 구성하는 방법에 대한 내용이다.

---

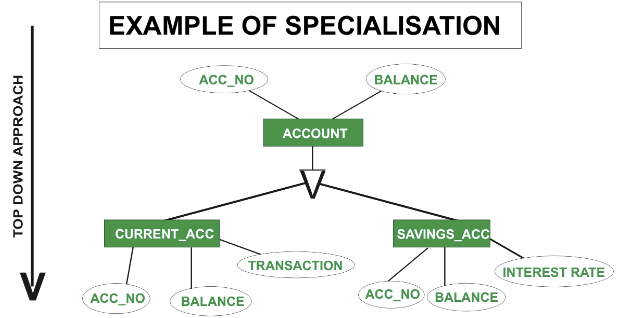

Specialization

Top Down방식으로 SuperClass의 SubClass를 정의하는 과정이다.

이 과정은 다음과 같이 나눌 수 있다.

예를들어, 하나의 Vehicle라는 Entity를 먼저 정의한 후, 용도나 외형이라는 Attribute를 기준으로 자동차, 트럭, 오토바이, 자전거 등으로 나눌 수 있다.

또한 Employee같은 경우는 그 역할이라는 Attribute를 기준으로 Manager, 일반 사원으로 나눌 수 있다.

---

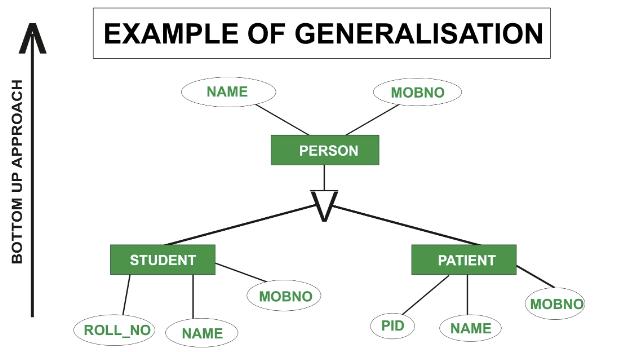

Generalization

Bottom Up방식으로 SubClass의 SuperClass를 정의하는 과정이다.

예를들어, 위와 같이 Car와 Truck이라는 Entity들이 있었을 때, 여기서 공통되는 Attribute를 합쳐 Vehicle이라는 새로운 Entity를 만들 수 있다.

2) Inheritance

위의 과정들의 결과 SubClass는 SuperClass의 Attribute를 상속받게 된다. 즉, 각 SubClass들은 SuperClass와 Predecessor SuperClass의 Attribute를 공유하면서 자신만의 새로운 Attribute를 만들게 된다.

	Target	Method	Schema Size	Inheritance
Specialization	Group Entity	Top-Down	Incresed	O (가능)
Generalization	Single Entity	Bottom-Up	Reduced	X (불가능)

즉, Inheritance로 인해 다음이 발생한다.

• SuperClass는 단독으로 존재 가능하지만, SubClass는 반드시 SuperClass의 Member와 함께 존재한다.

• Subclass의 Attribute는 Specific Attribute, Local Attribute라고 불린다.

• Subclass는 다른 Entity와 relation을 이룰 수 있다.

---

Shared SubClass

이때 다음과 같이 여러 SuperClass를 갖는 SubClass가 존재할 수 있다.

이러한 경우는 최대한 피하는게 좋다.

3) Constraint

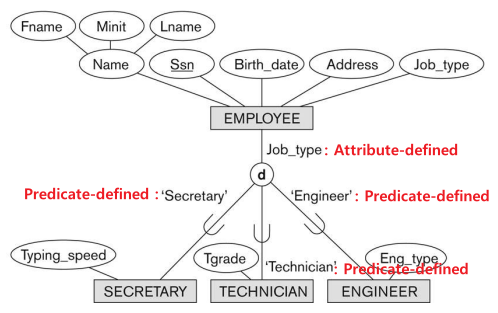

1. SubClass의 결정

• Predicate-defined(= Condition-defined)


  조건에 의해 Constraint가 형성될 때
  (표시: 상위클래스와 하위클래스를 연결하는 줄 옆에 조건을 기록)

• Attribute-defined


  하나의 SuperClass가 갖는 Attribute와 동일한 Attribute를 갖는 SubClass들을 이 Attribute들을 기준으로 Specialization할 때

• User-defined


  User에 의해 Membership이 결정될 때

---

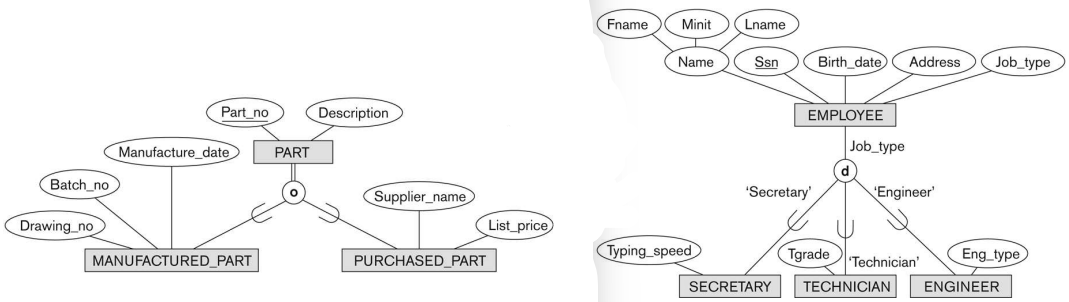

2. 중복

• DisJoint


  하나의 Entity는 반드시 하나의 SubClass에만 포함됨
  (표시: d)

• OverLapping


  하나의 Entity는 여러개의 SubClass에 동시에 포함될 수 있음
  (표시: o)

---

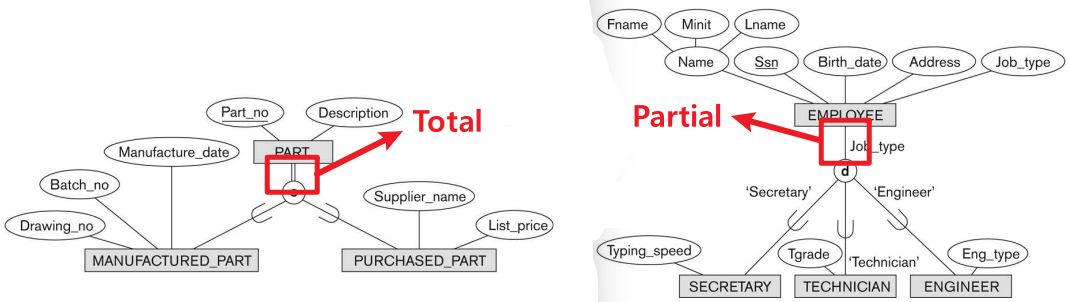

3. Completeness(Exhaustiveness)>

• Total


  SuperClass의 모든 Entity는 SubClass들에 참여해야 한다.
  (표시: double line)

• Partial


  SubClass에 참여하지 않는 SuperClass도 존재가 가능하다.
  (표시: slingle line)

---

(참고)

1. 다음을 구분할 수 있어야 함
   • DisJoint, Total
   • DisJoint, Partial
   • Overlapping, Total
   • Overlapping, Partial

2. Generalization의 경우 보통 Total이다.

3. 참고할만한 사이트

---

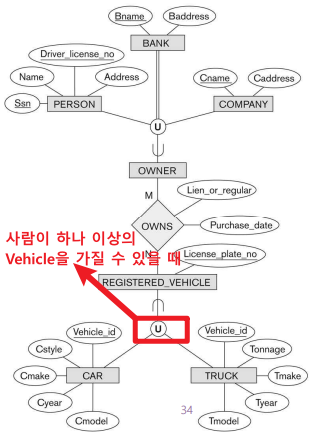

3. Union types(Category)

다음과 같이 두개 이상의 SuperClass가 필요할 때 사용한다.

하지만 이러한 경우는 별로 존재하지 않기 때문에 1실제로는 거의 사용하지 않는다.
